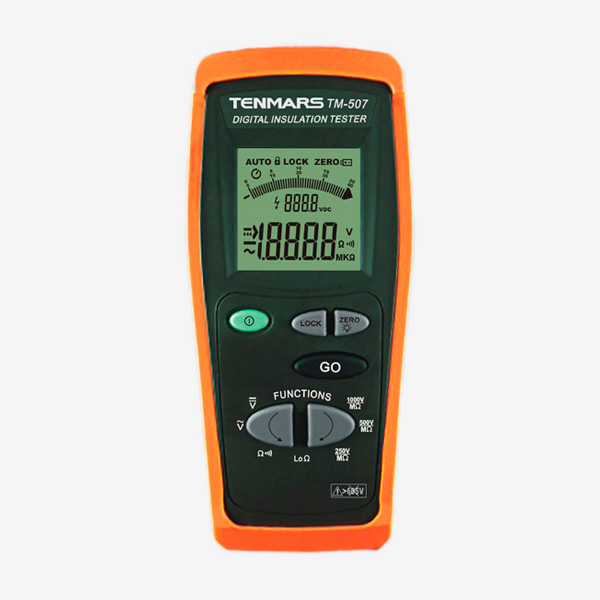

Medidor de Aislación 250, 500, 1000V Tenmars TM-507

Medidor de Aislación Tenmars TM-507

Tenmars TM-507 cumple con las prescripciones de la directiva europea sobre baja tensión 73/23/EEC (LVD) y con la directiva EMC 89/336/EEC, modificada por la 93/68/EEC.
Conversión Valor medio
Muestra la frecuencia de actualización 2 veces por segundo

Características

Mide voltajes AC y DC: 0V a 600V
Teclas de función: ENCENDIDO, IR, CERO, BLOQUEO, RETROILUMINACIÓN
Examen de continuidad
Descarga automática
Apagado automático

Especificaciones Tenmars TM-507

Dimensiones: 240x100x45mm (largo x ancho x alto)
Peso: Aproximadamente 450 gramos (incluida la batería)
Corriente de prueba: >200mA CC hasta 5Ω (cables de medición de resistencia incluidos)
Corriente de prueba: >45mA DC sobre 5Ω (cables de medición de resistencia incluidos)
Voltaje de circuito abierto: 4 < V0 < 24V
Rango automático
Voltaje de circuito abierto: <1.3 x V0
Precisión de la tensión nominal: –0% +10%
Corriente de cortocircuito: <3,0 mA
Corriente de prueba nominal: 1mA @ 1KΩx V (1mA @ 500KΩ)

Especificaciones

Dimensiones: 240x100x45 mm (largo x ancho x alto).
Peso: Aproximadamente 450 gramos (incluida la batería)

Especificaciones eléctricas (23 ℃ ± 5 ℃, por debajo de 80 ％ RH)

Medición de voltaje CC
Rango	Resolución	Exactitud	Aporte Impedancia	Sobrecarga Proteccion
0,1 ~ 600,0 V	0,1 V	±(0,5% lectura+1 dígito)	3MΩ	605 V CA máx. RMS

Medición de voltaje CA
Rango	Resolución	Exactitud	Aporte Impedancia	Sobrecarga Proteccion
0,1 ~ 600,0 V	0,1 V	±(0,8% lectura +4 dígitos)	3MΩ	605 V CA máx. RMS

Factor de cresta máximo:√2

Medida de Resistencia / Prueba de Continuidad con zumbador
Rango	0,1 – 199,9Ω
Resolución	0,1 Ω
Exactitud	±(2.0% lectura + 3 dígitos)
Protección de sobrecarga	605 V CA máx. RMS por 1 minuto

Ω0.2A : Continuidad de los conductores de protección.
Rango	0,01 – 19,99 Ω
Resolución	0,01 Ω
Exactitud	(2,0% lectura + 3 dígitos)
Protección de sobrecarga	605 V máx. RMS

• Corriente de prueba: >200mA DC hasta 5Ω (resistencia de cables de medición incluidos)

• Corriente de prueba: >45 mA CC sobre 5 Ω (resistencia de los cables de medición incluidos)

• Tensión de circuito abierto: 4 < V0 < 24 V

Tensión de prueba	Rango	Resolución	Exactitud	Protección de sobrecarga
250V	0,001 – 0,100 MΩ	0,001 MΩ	±10 dígitos	605 V máx. RMS
	0,101 – 3,999 MΩ	0,001 MΩ	±(2.0% lectura+5 dígitos)
	4,00-39,99 MΩ	0,01 MΩ	±(2.0% lectura+5 dígitos)
	40,0 – 399,9 MΩ	0,1 MΩ	±(5.0% lectura+5 dígitos)
	400 –1000 MΩ	1MΩ	±(5.0% lectura+5 dígitos)
500V	0,001 – 0,250 MΩ	0,001 MΩ	±15 dígitos
	0,251 – 3,999 MΩ	0,001 MΩ	±(2.0% lectura+5 dígitos)
	4,00-39,99 MΩ	0,01 MΩ
	40,0 – 399,9 MΩ	0,1 MΩ
	400-2000 MΩ	1MΩ	±(5.0% lectura + 5 dígitos)
1000V	0,001 – 0,250 Mv	0,001 MΩ	±15 dígitos
	0,251 – 3,999 Mv	0,001 MΩ	±(2.0% lectura+5 dígitos)
	4,00-39,99 MΩ	0,01 MΩ
	40,0 – 399,9 millones	0,1 Mv
	400 – 1000 MΩ	1MΩ	±(3.0% lectura+5 dígitos)
	1000 – 4000Mv	1MΩ	±(5.0% lectura+10 dígitos)

• Rango automático

• Tensión de circuito abierto: <1,3 x V0

• Precisión de la tensión nominal: –0% +10%

• Corriente de cortocircuito: <3,0 mA

• Corriente de prueba nominal: 1 mA a 1 KΩx V (1 mA a 500 KΩ)

Accesorios

Manual de usuario
Pilas 1,5 V – LR6 – AA – AM3 – MN 1500
Estuche de transporte
2 hilos con terminación en 2 bananas de seguridad mod. TL-20UL
2 pinzas de cocodrilo
1 sonda de prueba mod. TL-40UL

MANUAL
