SONEL TDR-410 | Reflectómetro
Contador de vistas: 19 Personas

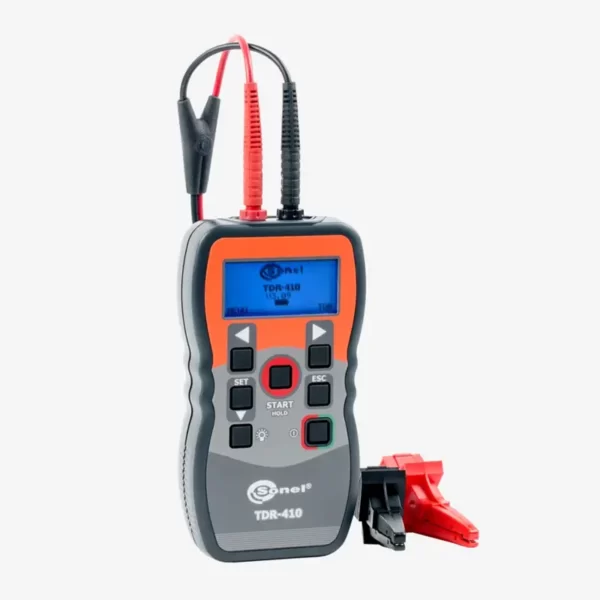

Reflectómetro Sonel TDR-410
Diagnostique fallas con el Reflectómetro Sonel TDR-410
El reflectómetro Sonel TDR-410 está diseñado para localizar fallos en conductos metálicos. El producto está destinado a mayoristas eléctricos y minoristas de cableado, empresas de instalación eléctrica, trabajadores de mantenimiento en plantas de producción y personal de construcción.
Cumple con las expectativas de todas las personas que necesitan encontrar el lugar exacto del fallo y el final del cable en cables de alimentación eléctrica y de telecomunicación.
Características Sonel TDR-410:
- localización de fallas en cables de energía y telecomunicaciones
- dos cursores independientes para indicar dos ubicaciones de falla y la distancia entre ellos
- localización de fallas en cables coaxiles
- localización de fallas en cables de infraestructura
- detección de roturas, cortocircuitos, daños causados por la humedad y otros cambios en la impedancia del cable
- presentación gráfica de las fallas del cable con una indicación de la distancia a la falla en la pantalla
Aplicaciones
El reflectómetro de dominio en el tiempo TDR-410 está diseñados para detectar donde se encuentra la falla en los cables metálicos.
Esto producto está diseñados para los mayoristas eléctricos y distribuidores de cables, compañías de instalaciones eléctricas, personal de mantenimiento en fábricas y personal de construcción.
Estos dispositivos cumple las expectativas de todos aquellos que tengan que localizar con precisión una falla o un extremo del cable eléctrico o telecomunicaciones.
Capacidades del equipo
El reflectómetro Sonel se distingue por su largo rango de operación de hasta 4000 metros, muy bajo margen de error en la medición (en el orden del 1%) y la capacidad de ajustar tanto la velocidad de propagación como la impedancia del cable que se encuentra bajo investigación. Presentación gráfica de las fallas del cable con una indicación de la distancia a la falla en la pantalla.
Especificaciones Técnicas Sonel TDR-410:
| Parámetro | Descripción |
|---|---|
| rangos de medición | 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 4 km 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 14000 [ft] |
| precisión | 1% del rango seleccionado |
| resolución | aprox. 1% del rango |
| longitud mínima del cable | 4 m |
| velocidad de propagación | dentro de 1…99% o 148 m/μs |
| impulso de salida | 5 Vp-p para un circuito abierto |
| impedancia de salida | 25, 50, 75, 100 Ω |
| ancho del pulso | 3 ns…3 μs (dependiendo del rango) |
| tipo de escaneo | 2 scans/s o u escaneo único |
| señal acústica generada | 810 – 1100 Hz |
| tiempo de operación con la batería cargada completamente | hasta 30 horas de escaneo continuo |
| alimentación | 4 baterias alcalinas tipo 1,5 V AA |
| función Autoapagado | 1, 2, 3, 5 minutos o desactivada |
| pantalla | gráfico, con iluminación, 128×64 pixeles |
| protección de sobretensión | 400 V DC / 250 V AC |
| temperatura de operación | -10°C…+50°C |
| temperatura de almacenamiento | -20°C…+70°C |
| norma de compatibilidad electromagnética | PN-EN 61326-1 |
| grado de protección / opresión | IP54 |
