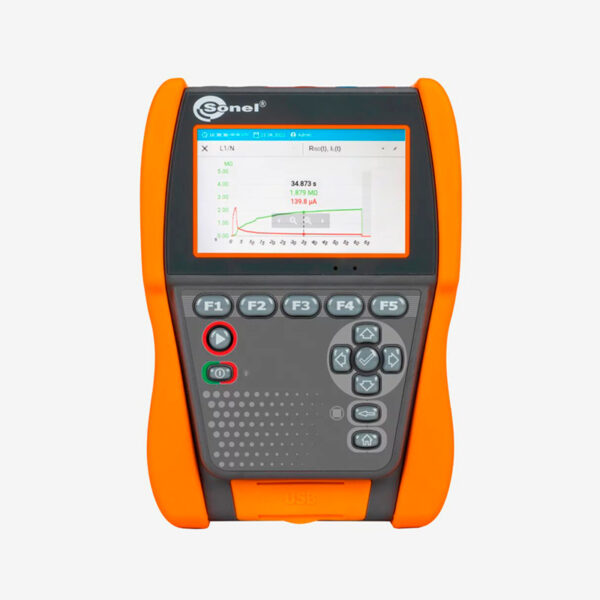

SONEL MIC-2511 |  Medidor de Resistencia de Aislamiento 2,5KV

Medidor de Resistencia de Aislamiento 2,5KV.  Sonel MIC-2511

Mida la resistencia del aislamiento hasta 2 TΩ

El funcional medidor de resistencia de aislamiento Sonel MIC-2511 se puede usar para medir la resistencia de aislamiento usando la prueba de tensión hasta 2500 V. El medidor sorprende por sus numerosas funciones ocultas en una forma bonita y práctica. Por sus parámetros, una carcasa sólida con nivel de protección IP65, el bajo consumo de energía de las baterías y la posibilidad de recarga durante las mediciones, el medidor es una herramienta fiable que tiene numerosas aplicaciones. Sonel MIC-2511 es perfecto para controlar instalaciones industriales y redes de tracción, también se utiliza con éxito en la construcción de viviendas. Las ventajas de este dispositivo son especialmente apreciadas por los electricistas que trabajan en mantenimiento, pruebas de motores, cableado y alumbrado público. El medidor Sonel MIC-2511 también es útil para mediciones en la construcción y mantenimiento de instalaciones fotovoltaicas. Es una solución fiable diseñada para las necesidades de los instaladores de redes de telecomunicaciones y operadores de redes de calefacción, facilitando el control del sistema de alarma de tuberías preaisladas.

Características Sonel MIC-2511:

• Gráficos trazados en la pantalla durante las mediciones
• Mediciones en zonas de protección contra la electricidad estática (EPA)
• Corrección del resultado de resistencia a la temperatura de referencia
• Indicación continua de resistencia de aislamiento o medición de corriente de fuga,
• Descarga automática de capacitancia de los objetos probados después de la medición de resistencia de aislamiento
• Determinación acústica de los intervalos de tiempo de cinco segundos para facilitar la captación de las características del tiempo
• Tiempos de medición medidos T1, T2 y T3 para la medición de uno o dos factores de absorción (Ab1, Ab2 o DAR, PI) de rango de 1…600 s
• Medición automática de todas las combinaciones de resistencia de los conductores de 3, 4 y 5 hilos energéticos con el uso del adaptador adicional AutoISO-2511
• Lectura de la medición actual de tensión durante la medición
• Corriente de prueba: <2 mA
• Protección contra la medición de objetos vivos
• Medición de resistencia de aislamiento con el método de dos o tres conductores

Características adicionales Sonel MIC-2511:

• Medición de la corriente de fuga durante la medición RISO
• Medición de la capacidad durante la medición RISO
• Medición de la continuidad de circuito y resistencia con baja tensión
• Medición de la temperatura (con sonda opcional ST-1)
• Medición al inicio de tensión DC y AC en el rango de 0…1500 V
• Memoria interna con 9999 registros, transmisión de datos a una PC a través de cable USB
• Alimentación de baterías
• Teclado iluminado
• El instrumento cumple según requerimientos del estándar EN IEC 61557

Aplicación

Sonel MIC-2511 es un equipo con una amplia gama de aplicaciones. Puede ser usado exitosamente tanto en la industria de la construcción residencial como para inspección de sistemas industriales o redes de tracción. Por sus características de excelente rendimiento, bajo consumo de energía de las baterías, la posibilidad de cargarlo durante las mediciones, alto nivel de protección, ya que frecuentemente es usado por electricistas que trabajan en mantenimiento, probando motores, cables, alumbrado público o en la construcción y mantenimiento de sistema fotovoltaicos. Sonel MIC-2511 se adapta perfectamente a las necesidades de los instaladores de redes de comunicaciones y operadores de redes de calefacción donde es necesaria la inspección del sistema de alarma en tuberías aisladas.

Características generales

Sonel MIC-2511 se puede usar para medir la resistencia de aislamiento usando la prueba de tensión hasta 2500 V. Al probar los cables, des descargan automáticamente al momento de completar la medición. Junto con PRZ-2 (el juego para medir resistencia en áreas protegidas de ESD) es una herramienta integral para los coordinadores que se ocupan de la protección de las plantas contra la electricidad estática.

Sonel MIC-2511 permite el control de seguridad de instalaciones eléctricas residenciales e industriales. Las mediciones se pueden automatizar fácilmente con adaptador AutoISO-2511 para ensayo automático de resistencia de aislamiento de cables de 3, 4 y 5 conductores, sin conmutación.

Sonel MIC-2511 le permite al usuario medir la continuidad de conductores protectores y conexiones equipotenciales con corrientes superiores a 200 mA en ambas direcciones. El equipo tiene un voltímetro incorporado para medir tensiones hasta 1500 V tanto en DC como en AC.

Su amplia memoria le permite al equipo grabar y enviar a una computadora casi 10 000 resultados de mediciones.

Sistema de ayuda integrado

En Sonel MIC-2511 hay pantallas de ayuda integradas con esquemas de medición. Gracias a esto se puede comprobar de forma sencilla y rápida de qué manera conectar un determinado circuito en función del tipo de medición realizada.

Comunicación y software

A través del puerto USB se pueden enviar los datos de medición a un ordenador. Para generar un informe de las mediciones en el ámbito de la protección contra descargas eléctricas es necesario utilizar el programa Sonel Reports PLUS. El registro de los datos descargados en los formatos más sencillos y la impresión nos lo permite Sonel Reader.

MANUAL SONEL MIC-2511
